序號 |
主項 |
分 項 |
單層(3K1-50) |

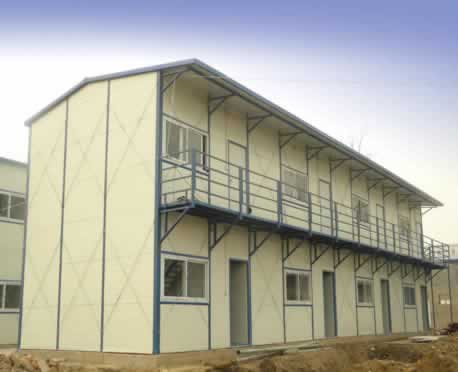

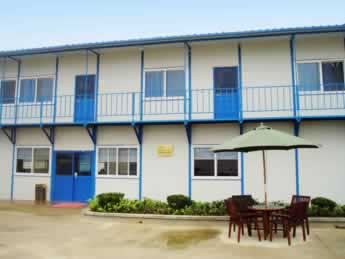

二層(3K2-50) |
三層(3K3-50) |
1 |
標
準
規
格 |
寬度 |
3K+160 (K為模數，1K=1820mm) |
2 |
長度 |
nK+160(n=4,5,6…40) (K為模數，1K=1820mm) |
3 |
墻高 |
3P（1P=950mm） |
6P（1P=950mm） |
9P（1P=950mm） |
4 |

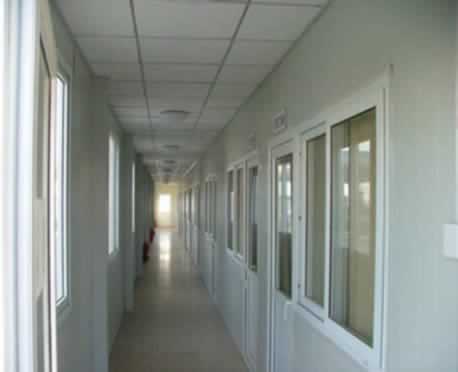

走廊寬度 |
/ |
1100mm |
5 |
室內凈高 |
2685mm
(不含吊頂尺寸) |
一層：2425mm
二層：2685mm
(不含吊頂尺寸) |
一層：2425mm
二層：2425mm
三層：2685mm
(不含吊頂尺寸) |
6 |
設
計
參
數 |
屋面活荷載 |
50kg/㎡ |
7 |
樓面、走廊活荷載 |
/ |
200kg/㎡ |
8 |
風荷載 |
0.45KN/㎡(中國標準) |
0.35KN/㎡(中國標準) |
9 |
抗震烈度 |
7 度 |
10 |
結
構
部
分 |
地梁 |
C80型鋼 |
11 |
立柱 |
雙C80型鋼 |
雙C80型鋼
（一層立柱：3*C80型鋼） |
12 |
樓面梁 |
/ |
桁架梁 (C80型鋼焊接制成） |
13 |
樓面次梁 |
/ |
C60型鋼 |
14 |
屋面梁 |
人字形桁架梁 （C60型鋼焊接制成） |
15 |
屋面檁條 |
C60型鋼 |
16 |
樓梯 |
/ |
C160型鋼焊接制成，踏步采用2.5mm厚壓花鋼板 |
17 |
走道板 |
/ |
2.5mm壓花鋼板 |
18 |
防腐處理 |
外露構件：防銹漆+面漆，非外露構件：防銹漆
(注：外露構件包括立柱、走廊構件、雨篷支架，其余為非外露構件) |
19 |
圍
護
部
分 |
墻板 |
50mm雙面彩鋼夾芯板，芯材：巖棉 |
20 |
屋面板 |
50mm瓦楞型雙面彩鋼夾芯板，芯材：巖棉 |
21 |
樓板 |
/ |
15mm膠合板 |
22 |
門 |
鋼框復合板門，規格為960mm*2030mm，芯材：玻璃絲棉 |
23 |
窗 |
/ |
塑鋼推拉窗，規格為1740mm*950mm |
24 |
雨篷 |
50mm瓦楞型雙面彩鋼夾芯板，芯材：巖棉 |
25 |
可
選
配
置 |
吊頂 |
石膏板吊頂、礦棉吸音板吊頂 |
26 |
窗 |
彩鋼推拉窗，規格為1740mm*950 mm，紅色、藍色或白色； |
27 |
門 |
彩鋼雙開門，規格為1740mm*2030mm，紅色、藍色或白色； |
28 |
電器、給排水 |
可提供方案、設計、施工 |
